软管接头

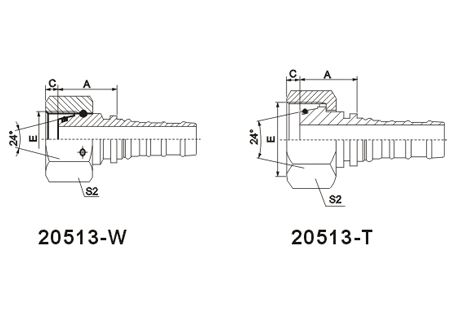

20513公制内螺纹24° 锥带O形圈重系列
20513 公制内螺纹24° 锥带O形圈重系列
| 代号 | 螺纹 E | 软管 | 管子外径 | O型圈 | 尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | S2 | ||||
| 20513-30-12W | M30X2 | 20 | 12 | 20 | O16.3X2.4 | 30 | 3 | 36 |
| 20513-36-16W | M36X2 | 25 | 16 | 25 | O20.3X2.4 | 31.9 | 3 | 41 |
| 20513-42-16W | M42X2 | 25 | 16 | 30 | O25.3X2.4 | 33.4 | 5 | 50 |
| 20513-42-20W | M42X2 | 32 | 20 | 30 | O25.3X2.4 | 38.8 | 5 | 50 |
| 20513-52-24W | M52X2 | 40 | 24 | 38 | O33.3X2.4 | 38.2 | 6.5 | 60 |
| 20513-36-12T | M36X2 | 20 | 12 | 25 | O20.3X2.4 | 38.5 | 3 | 41 |
| 20513-42-12T | M42X2 | 20 | 12 |
30 |
O25.3X2.4 | 42 | 5 | 50 |
| 20513-52-20T | M52X2 | 32 | 20 | 38 | O33.3X2.4 | 45.3 | 6.5 | 60 |
