软管接头

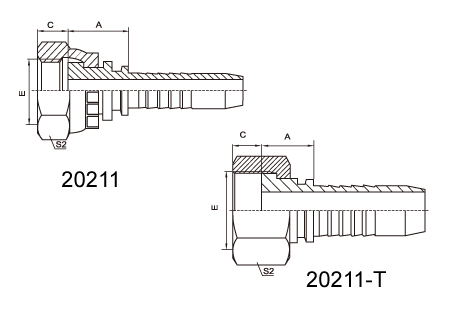

20211公制内螺纹平面

代号	螺纹 E	软管		尺寸
代号	螺纹 E	公称内径	标号	A	C	S1
20211-10-02	M10X1	4	02	14	6	14
20211-12-03	M12X1.25	5	03	14	8	17
20211-14-04	M14X1.5	6	04	15.5	8.5	19
20211-14-05	M14X1.5	8	05	15.5	8.5	19
20211-16-04	M16X1.5	6	04	16.5	8	22
20211-16-05	M16X1.5	8	05	16.5	8	22
20211-16-06	M16X1.5	10	06	16.5	8	22
20211-18-06	M18X1.5	10	06	17.5	8	24
20211-20-08	M20X1.5	12	08	18.5	10	27
20211-22-08	M22X1.5	12	08	18.5	10	27
20211-22-10	M22X1.5	16	10	19.5	10	27
20211-24-10	M24X1.5	16	10	20.5	10.5	30
20211-30-12	M30X1.5	20	12	21.5	11	36
20211-33-14	M33X2	22	14	21.5	13	41
20211-42-20	M42X2	32	20	26	15	50
20211-18-05T	M18X1.5	8	05	17.5	8	24
20211-20-06T	M20X1.5	10	06	16	10	24
20211-22-06T	M22X1.5	10	06	16	10	27
20211-24-08T	M24X1.5	12	08	16.5	11	30
20211-27-08T	M27X1.5	12	08	18.5	10	32
20211-27-10T	M27X1.5	16	10	19.5	10	32
20211-36-12T	M36X2	20	12	20	13	41
20211-36-14T	M36X2	22	14	20	13	41
20211-39-16T	M39X2	25	16	23.5	13	46
20211-45-20T	M45X2	32	20	25	15	55
20211-52-24T	M52X2	40	24	25	17	60
20211-60-28T	M60X2	45	28	26	20	70
20211-64-32T	M64X2	50	32	26	23	75
注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 20212-XX-XX
