软管接头
88111日制法兰
88111 日制法兰

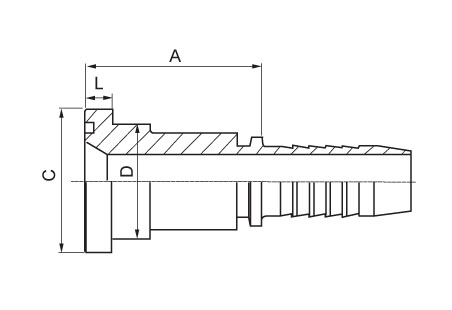

| 代号 | 法兰型号 | 软管 | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | D | L | |||||
| 88111-10-08 | 5/8" | 12 | 08 | 45 | 34.2 | 27.8 | 6.7 | |||
| 88111-10-10 | 5/8" | 16 | 10 | 46 | 34.2 | 27.8 | 6.7 | |||
| 88111-10-12 | 5/8" | 20 | 12 | 46 | 34.2 | 27.8 | 6.7 | |||
| 注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 88112-XX-XX | ||||||||||
| 代号 | 法兰型号 | 软管 | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称内径 | 标号 | A | C | D | L | |||||
| 88111-10-08 | 5/8" | 12 | 08 | 45 | 34.2 | 27.8 | 6.7 | |||
| 88111-10-10 | 5/8" | 16 | 10 | 46 | 34.2 | 27.8 | 6.7 | |||
| 88111-10-12 | 5/8" | 20 | 12 | 46 | 34.2 | 27.8 | 6.7 | |||
| 注：1.表中代号用于编织软管。 2.如需用于缠绕软管代号改为 88112-XX-XX | ||||||||||
