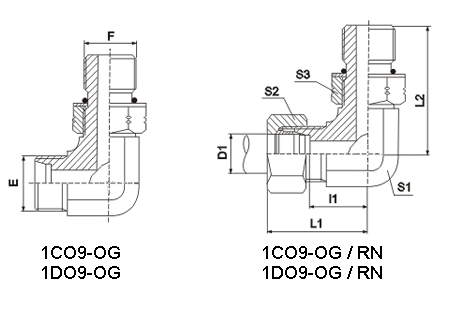

1DO9-OG90° 弯美制螺纹可调向O形圈密封柱端ISO 11926

1DO9-OG 90° 弯美制螺纹可调向O形圈密封柱端ISO 11926

代号 螺纹 管子外径 尺寸 压力等级
E F D1 l1 L1 L2 S1 S2 S3
1DO9-14-04OG M14X1.5 7/16"X20 6 17.5 32.5 30 14 17 17 63重系列
1DO9-16-06OG M16X1.5 9/16"X18 8 18.7 33.7 33.3 16 19 19
1DO9-18-06OG M18X1.5 9/16"X18 10 19.5 36 33.5 19 22 19
1DO9-18-08OG M18X1.5 3/4"X16 10 19.5 36 37.5 19 22 24
1DO9-20-08OG M20X1.5 3/4"X16 12 19.5 36 37.5 19 24 24
1DO9-22-10OG M22X1.5 7/8"X14 14 23 41 44 22 27 27
1DO9-24-10OG M24X1.5 7/8"X14 16 24 42.5 46.5 24 30 27 40重系列
1DO9-30-12OG M30X2 1.1/16"X12 20 28.3 49.8 53.5 30 36 32
1DO9-36-16OG M36X2 1.5/16"X12 25 32.8 56.8 57.5 36 46 41
1DO9-42-20OG M42X2 1.5/8"X12 30 36.2 62.7 59.5 41 50 50
1DO9-52-24OG M52X2 1.7/8"X12 38 45.8 76.8 70.5 55 60 55 31.5重系列
注:如需带卡套及卡套螺母整套订货,则请在代号后加“RN”,1DO9-30-12OG/RN
