过渡接头

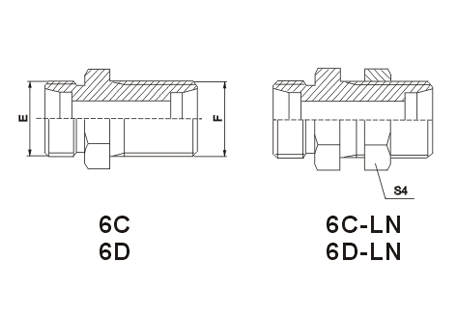

6D直通过板接头

代号	螺纹		管子外径		尺寸							压力等级
代号	E	F	D1	D2	l1	l2	L1	L2	S1	S2,S3	S4	压力等级
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63重系列
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40重系列
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5重系列
注：如需带锁母订货，刚请在代号后加“LN”，如6C-30LN;如需带卡套及卡套螺母订货，请在代号后加“RN”，如“6C-30RN”;如需带锁母、卡套、及卡套螺母订货，请代号后加“LN/RN”，如6C-30LN/RN。
